| الاسم التجاري: | Genyu |
| رقم الطراز: | GY12864-11YB |
| الـ MOQ: | 100 قطعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، موني جرام ، بطاقة ائتمان |
| القدرة على التوريد: | 150 ألف قطعة/شهر |

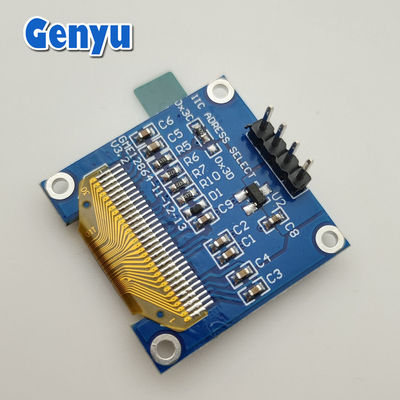

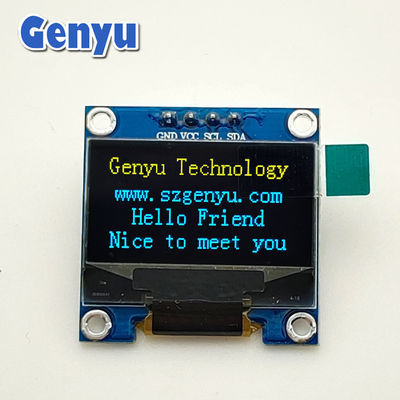

0.96 بوصة وحدة العرض OLED 128 × 64 نقطة SSD1306 4PIN واجهة I2C
مواصفات وحدة OLED 0.96 بوصة:
حجم العرض:
الحجم الشعبي0.96 بوصة.
المنطقة النشطةحوالي 21.74ملم × 10.86ملم
القرار:عادة128×64 بكسل
نوع OLED:
أحادي اللون: متوفر في ألوان واحدة مثل الأبيض أو الأزرق أو الأصفر.
ثنائي اللون: يعرض لونين، مثل الأصفر والأزرق، مقسمة أفقيا.
مركز التحكم بالشاحنة:
SSD1306: أكثر أجهزة التحكم المستخدمة في شاشات OLED 0.96 بوصة.
SH1106: جهاز تحكم آخر متوافق ، عادة مع وظائف مماثلة.
واجهة:
I2C: افتراضية لمعظم وحدات OLED 0.96 بوصة ؛ يستخدم سلكين (SDA ، SCL) لتواصل البيانات.
SPI: بعض المتغيرات تدعم SPI لسرعة الاتصال.
متطلبات الطاقة:
الجهد: عادة3.3 فولتأو5 فولت(اعتمادا على الوحدة).
استهلاك طاقة منخفض بسبب طبيعة OLED التي تنتج نفسها.
زاوية النظر:
زوايا مشاهدة واسعة، عموماً تصل إلى170 درجة.
نسبة التباين:
مرتفعة للغاية، عادة10,000:1لضمان وضوح النص والرسومات.
عامل الشكل:
ضيقة وخفيفة الوزن مما يجعلها مناسبة لتطبيقات محدودة في المساحة
معايير مفصلة:
| 1 | اسم العلامة التجارية | جينيو |
| 2 | رقم الطراز | GY12864-11YB |
| 3 | وضع العرض | OLED ((الديود المنبعث للضوء العضوي) |
| 4 | اللون | الأصفر والأزرق |
| 5 | الحجم | 0.96 بوصة |
| 6 | مصفوفة النقاط | 128*64 بكسل |
| 7 | حجم الوحدة | 27.5 ((W) * 27.8 ((H) * 11.3 ((T) ملم |
| 8 | منطقة عرض | 23.744 ((W) *12.864 ((H) mm |
| 9 | المنطقة النشطة | 21.744 ((W) *10.864 ((H) mm |
| 10 | حجم النقطة | 0.154 ((W) * 0.154 ((H) ملم |
| 11 | نقطة الطول | 0.170 ((W) * 0.170 ((H) ملم |
| 12 | محرك القيادة | SSD1306BZ |
| 13 | المرفق | COG + FPC |
| 14 | واجهة | IIC |
| 15 | الجهد | 3.0 فولت |
| 16 | متوافقة مع RoHS | نعم.. |
شاشات OLED (0.42 بوصة ~ 3.12 بوصة ):
نحن نطور بشكل رئيسي شاشات OLED صغيرة ومتوسطة الحجم ، بما في ذلك 0.42 "، 0.49" ، 0.66" ، 0.78" ، 0.87" ، 0.91" ، 0.96" ، 1.12" ، 1.21" ، 1.3" ، 1.5" ، 1.54 " ، 1.92" ، 2.08 " ، 2.23" ، 2.42 " ، 2.7 " ، و 3.12 " ، إلخ.
توصيل وحدة OLED 0.96 بوصة:
1السلك (واجهة I2C):
الـ VCC: توصيل إلى مصدر الطاقة 3.3 فولت أو 5 فولت (اعتمادا على الوحدة).
الـ GNDاتصال أرضي
الـ SCL: توصيل إلى دبوس ساعة I2C (على سبيل المثال ، A5 على Arduino Uno).
الـ SDA: قم بتوصيل إلى دبوس بيانات I2C (على سبيل المثال ، A4 على Arduino Uno).
2السلك (واجهة SPI)(إذا تم دعمها):
الـ VCCمصدر الطاقة
الـ GNDالأرض.
الـ SCLالساعة المتسلسلة
(موسي)"استاذ خارج عبيد داخل"
CS: اختيار الشريحة
العاصمة: البيانات / التحكم في القيادة
أ. 1) شاشة LCD ذات شرائح مخصصة؛
2) وحدات العرض LCD الرسومية أحادية اللون/المصفوفة النقطية؛
3)وحدات العرض الميكرو OLED؛
4) لوحات العرض LCD TFT الملونة؛
5) مصابيح LED الخلفية.
2س: أين مصنعك؟
(أ)يقع مكتبنا في شنتشن، غوانغدونغ ومصنعنا يقع في مقاطعة جيانغسي.
5س: هل يمكنني الحصول على سعر أقل لشاشات OLED؟
ج: نعم، سعر أرخص مع طلب أكبر / كميات أكبر.
6س: كيف تتحكمون في جودة المنتجات؟
ج: جميع المنتجات تم فحصها بنسبة 100% قبل الشحن.
