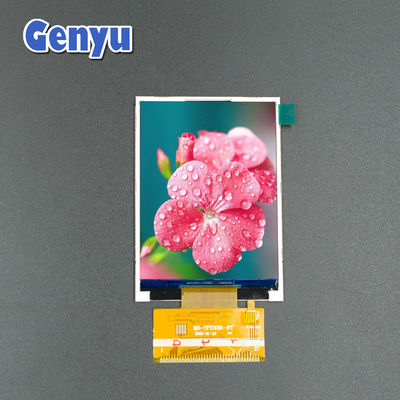

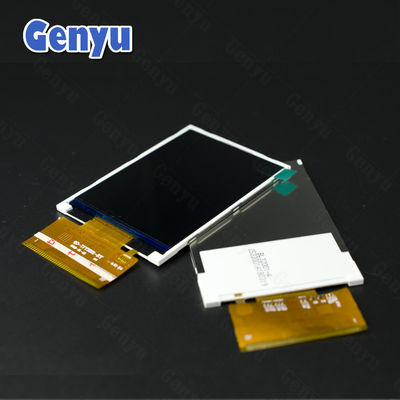

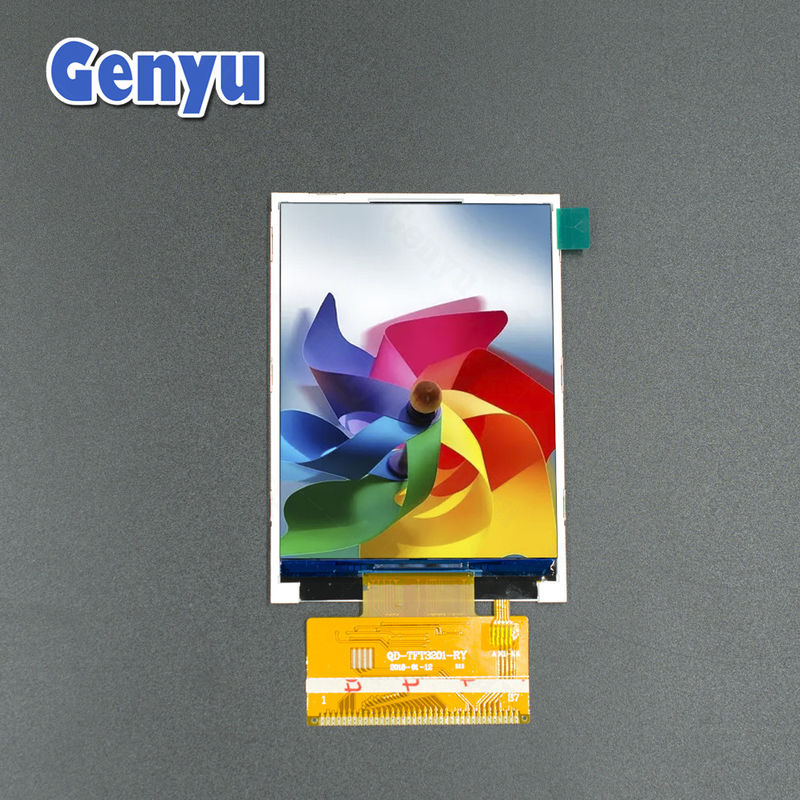

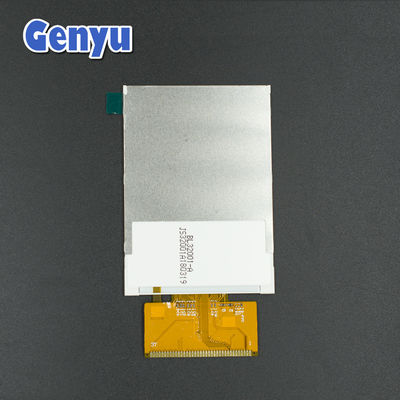

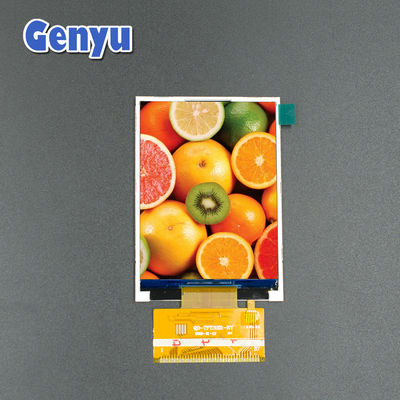

واجهة MCU 3.2 بوصة شاشة TFT LCD 240x320 بكسل ILI9341 37pin FPC

واجهة MCU 3.2 بوصة شاشة TFT LCD 240x320 بكسل ILI9341 37pin FPC

الاسم التجاري:	Genyu
رقم الطراز:	GY32001A0-00
الـ MOQ:	1000 قطعة
السعر:	قابل للتفاوض
شروط الدفع:	T / T ، باي بال ، ويسترن يونيون ، موني جرام ، بطاقة ائتمان
القدرة على التوريد:	300 ألف قطعة/ شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

RoHS, ISO9001: 2015

مقاس اللوحه:

3.2 بوصة (قطري)

دقة شاشة LCD:

240 × 320 نقطة

زاوية الرؤية:

00:00

سائق IC:

ST7789V3

واجهة:

وحدة التشغيل 8/16 بت

FPC:

37 دبوس

تفاصيل التغليف:

الصناديق والصناديق المقاومة للبلاستيك

القدرة على العرض:

300 ألف قطعة/ شهر

إبراز:

3شاشة LCD TFT بطول 2 بوصة,شاشة LCD TFT ذات 37 دبوس,ILI9341 3.2 بوصة شاشة tft

37pin TFT LCD Screen

ILI9341 3.2 inch tft display

وصف المنتج

3.2 بوصة شاشة TFT LCD 240x320 بكسل ILI9341 37pin FPC مع واجهة MCU

توصيل واستخدام شاشة LCD TFT مقاس 3.2 بوصة:

الخطوة الأولى: قم بتوصيل الشاشة بجهاز التحكم الصغير وفقًا للشريط
الخطوة الثانية: قم بتثبيت المكتبات اللازمة (على سبيل المثال، Adafruit_GFX و Adafruit_ILI9341 لـ Arduino).
الخطوة 3: اكتب رمزًا لبدء العرض والبدء في رسم رسومات أو عرض نص.
الخطوة 4: إذا كانت الشاشة لديها قدرات اللمس، يمكنك أيضاً إعداد وظائف اللمس ومعالجة إدخال المستخدم.

أمثلة المشاريع:

محطة الطقس أردوينو: عرض بيانات الطقس في الوقت الحقيقي (درجة الحرارة والرطوبة، الخ) على الشاشة.
الساعة الرقمية: ساعة صغيرة تستند إلى أردوينو تظهر الوقت ويمكن أن تتضمن ميزات أخرى مثل الإنذارات أو إظهار درجة الحرارة.
واجهة التحكم للروبوتات: عرض البيانات الحية وواجهات التحكم للأنظمة الروبوتية.
مشغل الوسائط الصغير: مشروع صغير يعرض الصور، ومعلومات الموسيقى، أو حتى الفيديو إذا كنت تشمل دعم تشغيل الوسائط.
وحدة التحكم في الألعاب: يمكن لنظام ألعاب يدوي بسيط، مثل محاكي ألعاب ريترو، استخدام هذه الشاشة للرسومات.

المعلمات الأساسية:

لا.	البند	المواصفات
1	اسم المنتج	3.2 بوصة TFT LCD
2	نوع شاشة LCD	TN ناقل
3	زاوية النظر	الساعة الثانية عشر
4	القرار	240×320 نقطة
5	درجة حرارة العمل	-10 ~ +60°C
6	درجة حرارة التخزين	-20~+70°C
7	رابط FPC	37PIN، نوع اللحام
8	السائق IC ((COG)	ILI9341V
9	واجهة	8/16 بت متوازية/ MCU
10	نوع الضوء الخلفي	6-LED، أبيض
11	مقياس المخطط	55.04 ((H) * 77.7 ((V) * 2.4 ((D) ملم
12	المنطقة النشطة	48.6(هـ)* 64.8 ((V) ملم

واجهة MCU 3.2 بوصة شاشة TFT LCD 240x320 بكسل ILI9341 37pin FPC 0

شاشات TFT (0.42 بوصة ~ 10.11 بوصة ):

نحن نطور بشكل رئيسي شاشات TFT LCD من الأحجام الصغيرة والمتوسطة ، الأحجام كما هو موضح أدناه.

-- النوع الرأسي:0.85" 1.5" 1.69" 1.77" 1.83" 2.0" 2.2" 2.36" 2.4" 2.8" 2.95" 3.2" 3.5" 3.97" 4.3" 4.45" 4.3" 5.5" 7" 8"

--- النوع الأفقي:0.42" 2.31" 3.5" 4.3" 5.0" 7.0" 10.1"

--- نوع الشريط:0.96" 1.05" 1.06" 1.08" 1.12" 1.14" 1.42" 1.45" 1.47" 1.65" 1.99" 2.25" 2.79" 3.13" 10.11"

--- نوع مربع:1.3" 1.44" 1.54" 3.95"

---شكل مستدير:0.71" 0.9" 0.99" 1.28" 1.32" 1.45" 1.46" 1.6" 2.1" 2.76" 3.54"

---RTP

--- CTP

--- الضوء الخلفي

بعض الأجزاء يمكن تخصيصها بناءً على طلباتك

بما في ذلك FPC، الواجهة، لوحة اللمس، زجاج الغطاء، والضوء الخلفي.

واجهة MCU 3.2 بوصة شاشة TFT LCD 240x320 بكسل ILI9341 37pin FPC 1

الخصائص التقنية:

1.تكنولوجيا TFT (ترانزستور الفيلم الرقيق)

شاشة LCD TFT: تكنولوجيا الترانزستورات ذات الأفلام الرقيقة هي نوع من شاشات LCD المصفوفة النشطة حيث يتم التحكم في كل بكسل بواسطة ترانزستور.هذا يؤدي إلى جودة صورة أفضل مع ألوان أكثر وضوحًا ومعدلات تحديث أسرع من شاشات LCD المصفوفة السلبية القديمة.
الإضاءة الخلفية: تستخدم الشاشة إضاءة خلفية LED تساعد في إضاءة الشاشة ، مما يجعلها مرئية في ظروف إضاءة مختلفة.
زاوية النظر: الشاشات TFT لديها زوايا مشاهدة لائقة ، لكنها قد لا تكون واسعة مثل تقنيات الشاشة الأكثر تقدما مثل IPS (التبديل في الطائرة).

2.خيارات الواجهة

SPI (واجهة محيطية متسلسلة): هي الواجهة الأكثر شيوعًا لهذه الشاشات ، وخاصة في الأنظمة المدمجة. إنها تستخدم عددًا أقل من الدبابيس من الاتصالات المتوازية ، مما يجعلها خيارًا جيدًا لميكروكتروليرات ذات دبابيس إدخال / إخراج محدودة (مثلأردوينو,ESP32,STM32، الخ).
متوازية: بعض شاشات LCD TFT 3.2 بوصة تستخدم بالتوازيالاتصالات، التي تتطلب المزيد من الدبابيس ولكن توفر نقل بيانات أسرع. غالبا ما تستخدم للمشاريع التي تتطلب معدلات تحديث أعلى.
