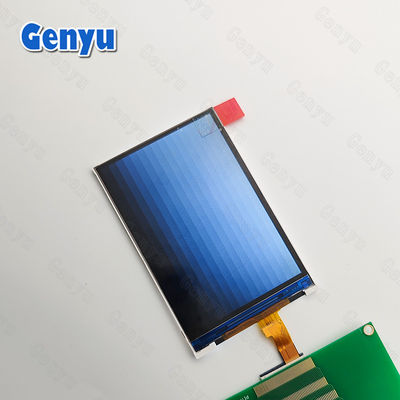

شاشة عرض LCD TFT 12pin 3.5 بوصة 320x480 دقة ST7365 واجهة SPI

شاشة عرض LCD TFT 12pin 3.5 بوصة 320x480 دقة ST7365 واجهة SPI

الاسم التجاري:	Genyu
رقم الطراز:	GY-TFT035B220
الـ MOQ:	1000 قطعة
السعر:	قابل للتفاوض
شروط الدفع:	T / T ، باي بال ، ويسترن يونيون ، موني جرام ، بطاقة ائتمان
القدرة على التوريد:	300 ألف قطعة/ شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

RoHS, ISO9001: 2015

مقاس اللوحه:

3.5 بوصة (قطري)

دقة شاشة LCD:

320 × 480 نقطة

زاوية الرؤية:

00:00

سائق IC:

ST7365

واجهة:

SPI

FPC:

12 دبوس

تفاصيل التغليف:

الصناديق والصناديق المقاومة للبلاستيك

القدرة على العرض:

300 ألف قطعة/ شهر

إبراز:

شاشة LCD TFT ذات 12 دبوس,شاشة TFT LCD مقاس 3.5 بوصة,واجهة SPI شاشة TFT LCD

3.5 Inch TFT LCD Display

SPI Interface TFT LCD Screen

وصف المنتج

3.5 بوصة شاشة عرض LCD TFT 320x480 دقة ST7365 12pin واجهة SPI

كيف تعمل شاشة TFT LCD:

تتكون شاشة LCD TFT من عدة طبقات:

الضوء الخلفي: يوفر الضوء إلى الشاشة (عادة على أساس LED).
مقطّب: يتحكم في اتجاه الضوء الذي يمر عبر الشاشة
طبقة الكريستال السائل: الكريستالات السائلة تتم وضعها بين اثنين من الأقطاب الكهربائية، وتغير هذه الكريستالات اتجاهها عندما يتم تطبيق تيار كهربائي.
مرشحات الألوان: هذه المرشحات تتحكم في لون الضوء الذي يمر من خلالها، عادة ما تكون مرتبة فيRGBالنمط
طبقة TFT: تتحكم هذه الطبقة في تبديل كل بكسل في الشاشة. كل بكسل لديه ترانزستور رقيق، مما يسمح بتحكمه بشكل فردي.

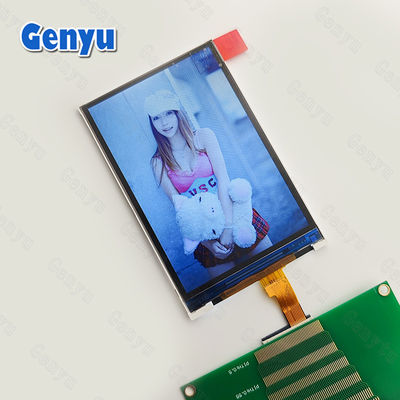

شاشة عرض LCD TFT 12pin 3.5 بوصة 320x480 دقة ST7365 واجهة SPI 0

المعلمات الأساسية:

لا.	البند	المواصفات
1	اسم المنتج	3.5 بوصة TFT LCD
2	نوع شاشة LCD	BOE، TN، HVGA
3	زاوية النظر	الساعة الثانية عشر
4	القرار	320×480 نقطة
5	درجة حرارة العمل	-20~+70°C
6	درجة حرارة التخزين	-30~+80°C
7	رابط FPC	رقم 12 PIN، نوع ZIF
8	السائق IC ((COG)	ST7563
9	واجهة	SPI
10	نوع الضوء الخلفي	6-LED، أبيض، 120mA
11	مقياس المخطط	54.90 ((H) * 84.60 ((V) * 1.97 ((D) ملم
12	المنطقة النشطة	48.96(هـ)* 73.44 ((V) ملم

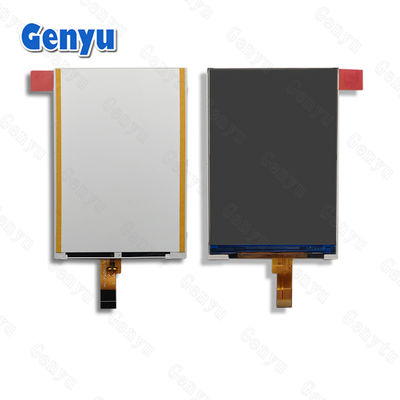

شاشة عرض LCD TFT 12pin 3.5 بوصة 320x480 دقة ST7365 واجهة SPI 1

شاشات TFT (0.42 بوصة ~ 10.11 بوصة ):

نحن نطور بشكل رئيسي شاشات TFT LCD من الأحجام الصغيرة والمتوسطة ، الأحجام كما هو موضح أدناه.

-- النوع الرأسي:0.85" 1.5" 1.69" 1.77" 1.83" 2.0" 2.2" 2.36" 2.4" 2.8" 2.95" 3.2" 3.5" 3.97" 4.3" 4.45" 4.3" 5.5" 7" 8"

--- النوع الأفقي:0.42" 2.31" 3.5" 4.3" 5.0" 7.0" 10.1"

--- نوع الشريط:0.96" 1.05" 1.06" 1.08" 1.12" 1.14" 1.42" 1.45" 1.47" 1.65" 1.99" 2.25" 2.79" 3.13" 10.11"

--- نوع مربع:1.3" 1.44" 1.54" 3.95"

---شكل مستدير:0.71" 0.9" 0.99" 1.28" 1.32" 1.45" 1.46" 1.6" 2.1" 2.76" 3.54"

---RTP

--- CTP

--- الضوء الخلفي

يمكننا تخصيص FPC/ Backlight/ Touch Panel/ Brightness/ Interface بناءً على طلباتك.

ارجوكم اخبروني عن احتياجاتكم وسنقدم بعض الاقتراحات

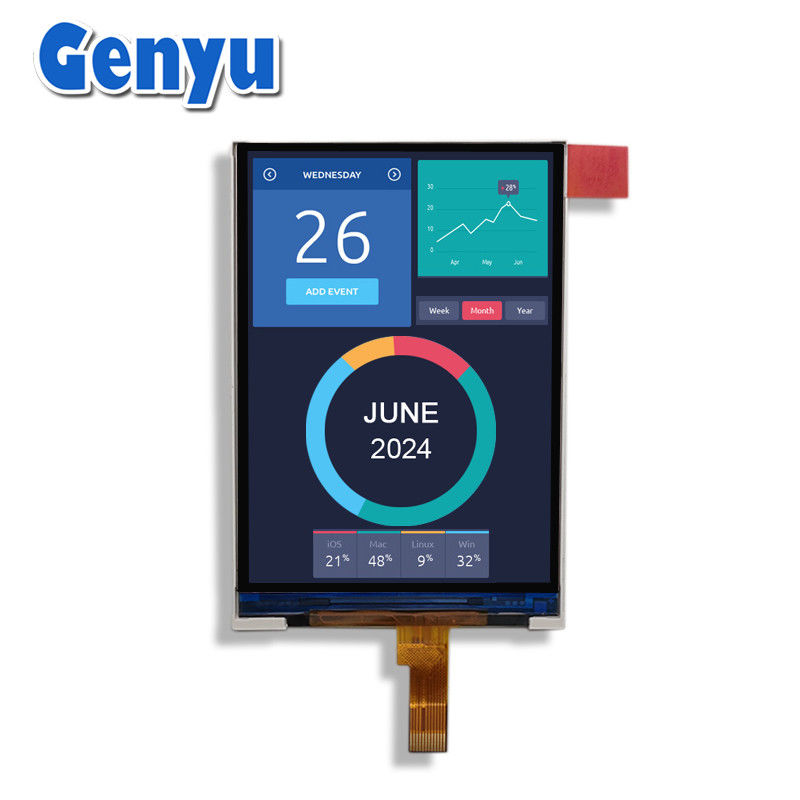

شاشة عرض LCD TFT 12pin 3.5 بوصة 320x480 دقة ST7365 واجهة SPI 2

أجهزة تحكم TFT LCD الشائعة الأخرى:

تتطلب شاشات TFT وحدة تحكم IC للتواصل مع وحدات التحكم الصغيرة أو منصات الحوسبة.وحدة تحكم TFTتشمل:

ILI9341: وحدة تحكم شائعة لشاشات TFT من 2.8 إلى 3.5 بوصة ، تستخدم عادة معأردوينووالأنظمة المدمجة الأخرى.
ST7735: وحدة تحكم TFT شائعة تستخدم للشاشات الصغيرة (مثل 1.8 بوصة أو 2.4 بوصة).
SSD1963: جهاز تحكم لأكبر شاشات العرض (تصل إلى 7 بوصات أو أكثر) مع دقة عالية.
HX8347: وحدة تحكم شائعة أخرى لشاشات TFT ، غالبًا ما توجد في شاشات 3.2 بوصة.
SSD1289: جهاز تحكم يستخدم عادةً في شاشات LCD TFT متوسطة إلى كبيرة.
