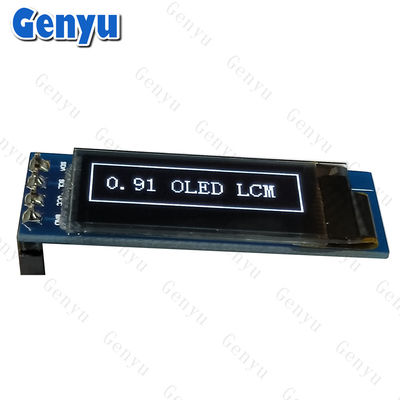

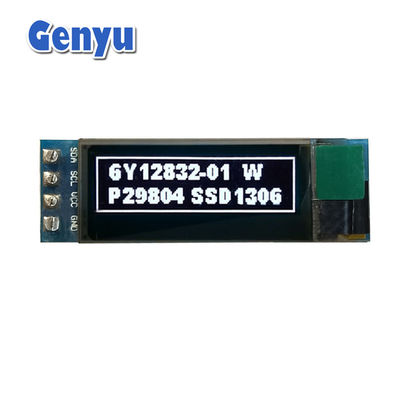

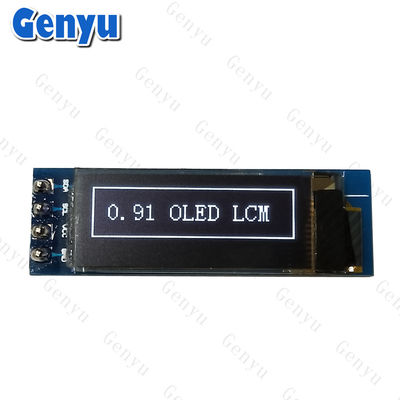

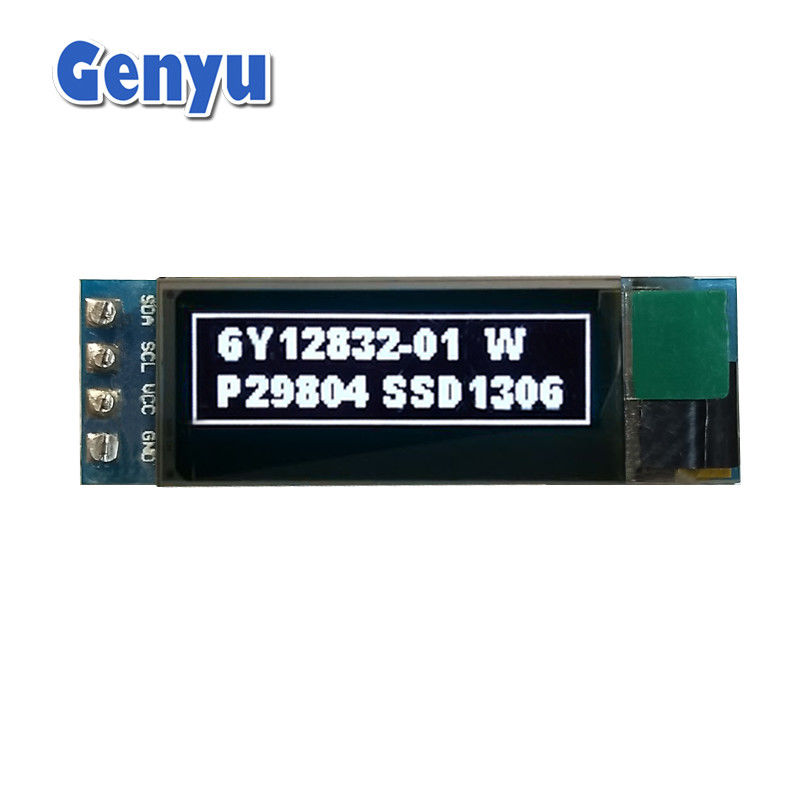

لوحة عرض OLED بيضاء 0.91 بوصة 128x32 نقطة SSD1306 واجهة I2C 4PIN

0.91 بوصة وحدات العرض OLED أبيض 128x32 نقاط SSD1306 4PIN واجهة I2C

السمات المشتركة:

1. حجم العرض:

   • الحجم الشعبي0.91 بوصة.

   • القرار:128×32البكسلات، هو الأكثر شيوعاً للشاشات الصغيرة.

2. نوع OLED:أحادي اللون: معظم شاشات OLED 0.91 بوصةأحادي اللون(عادة ما تكون بيضاء أو زرقاء أو صفراء) ، مما يعني أنها تعرض لون واحد على خلفية سوداء

3. واجهة:

   • I2C: معظم وحدات OLED 0.91 بوصة تستخدمI2Cواجهة للاتصالات، والتي تتطلب فقط خطين للبيانات (الـ SDAللبيانات والـ SCLI2C هو مريح للأسلاك أبسط وأبطأ سرعات الاتصالات.

   • SPI: بعض وحدات OLED 0.91 بوصة قد تدعم أيضاSPI(واجهة محيطية متسلسلة) ، والتي تسمح بنقل البيانات بشكل أسرع ولكن تتطلب سلك إضافي.

4. مركز التحكم بالشاحنة:SSD1306: هذا هو واحد من أكثر أجهزة التحكم OLED شعبية، تستخدم على نطاق واسع في وحدات 0.91 بوصة

5. إمدادات الطاقة:شاشات OLED نسبياطاقة منخفضةمقارنة مع شاشات LCD التقليدية لأنها لا تتطلب إضاءة خلفية، كل بكسل ينبعث من ضوئه. ومع ذلك، فإنها لا تزال تحتاج إلى إمدادات من3.3 فولتأو5 فولت(اعتمادا على النموذج) للعمل.

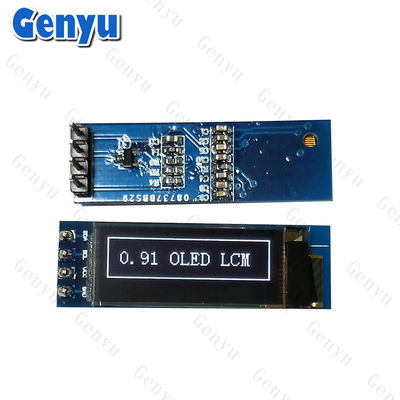

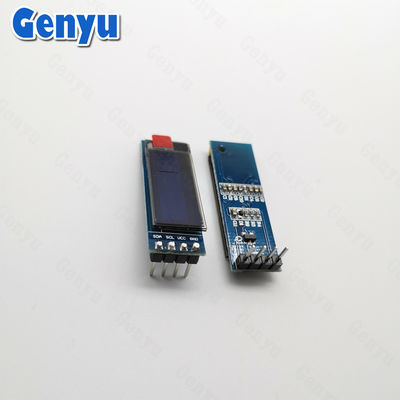

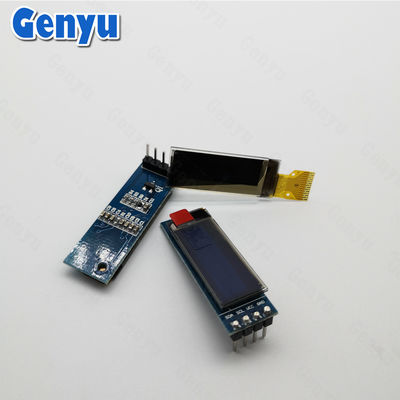

6. تركيب PCB:الـ PCB الصلب: يأتي آخرون مع PCB جامدة، والتي هي أكثر شيوعا فيمضمنةأوثابتةالتطبيقات مثل الأجهزة المحمولة، وأجهزة الاستشعار، والأدوات.

مواصفات مفصلة:

شاشات OLED (0.42 بوصة ~ 3.12 بوصة ):

نحن نطور بشكل رئيسي شاشات OLED صغيرة ومتوسطة الحجم ، بما في ذلك 0.42 "، 0.49" ، 0.66" ، 0.78" ، 0.87" ، 0.91" ، 0.96" ، 1.12" ، 1.21" ، 1.3" ، 1.5" ، 1.54 " ، 1.92" ، 2.08 " ، 2.23" ، 2.42 " ، 2.7 " ، و 3.12 " ، إلخ.

كيفية استخدام قرص OLED من 0.91 بوصة مع Arduino:

لربط واستخدام شاشة OLED 0.91 بوصة معأردوينو(أو جهاز تحكم صغير آخر) ، اتبع هذه الخطوات الأساسية:

1.توصيل الشاشة:

• واجهة I2C (أكثر شيوعًا):

  • الـ VCCإلى دبوس 3.3 فولت أو 5 فولت على أردوينو (اعتمادا على مواصفات الشاشة).

  • الـ GNDإلى الدبوس الأرضي (GND) على جهاز Arduino

  • الـ SCLإلى دبوس SCL على Arduino.

  • الـ SDAإلى دبوس SDA على Arduino.

• واجهة SPI(إن وجدت)

  • الـ VCCإلى دبوس 3.3 فولت أو 5 فولت على أردوينو.

  • الـ GNDإلى دبوس GND.

  • SCK(ساعة سلسلة) إلى دبوس SCK على Arduino.

  • (موسي)إلى دبوس MOSI على جهاز Arduino.

  • CS(شربة تحديد) إلى أي دبوس رقمي على أردوينو (على سبيل المثال، دبوس 10).
