| الاسم التجاري: | Genyu |
| رقم الطراز: | GY12864-18 |
| الـ MOQ: | 100 قطعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، موني جرام ، بطاقة ائتمان |
| القدرة على التوريد: | 150 ألف قطعة/شهر |

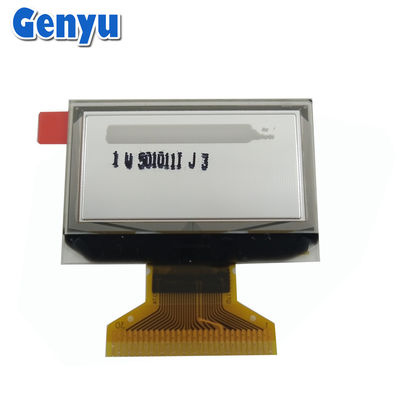

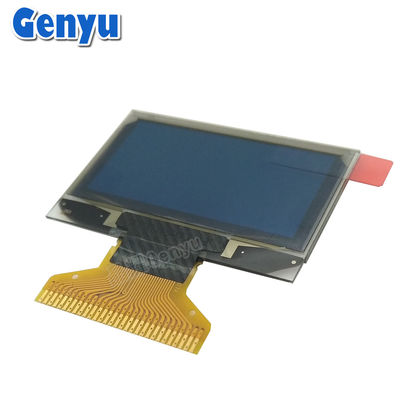

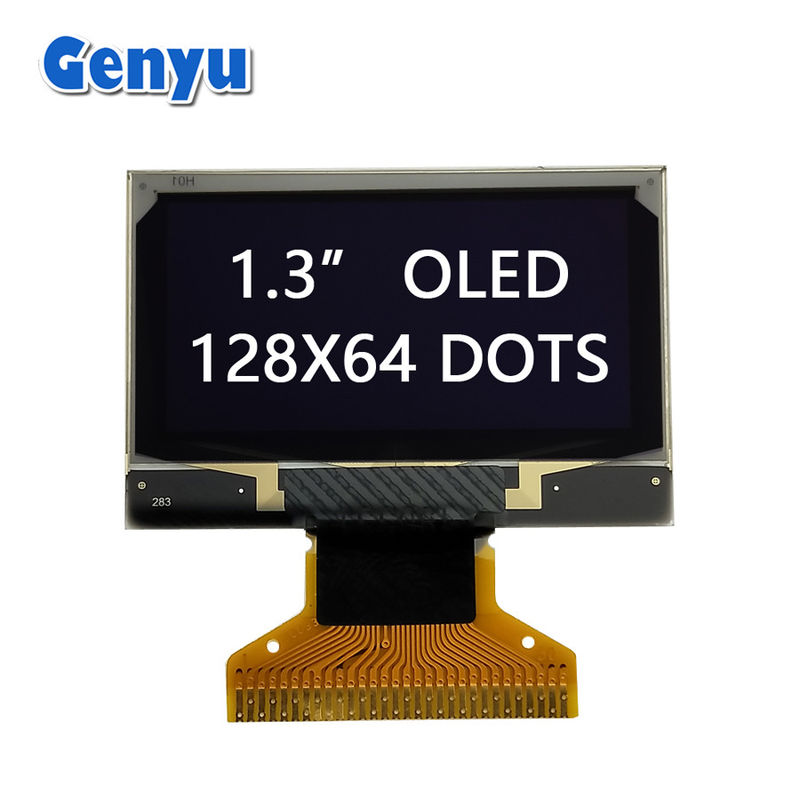

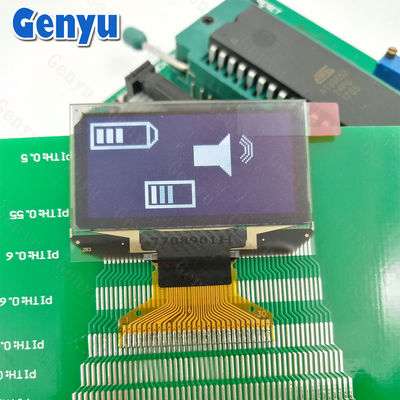

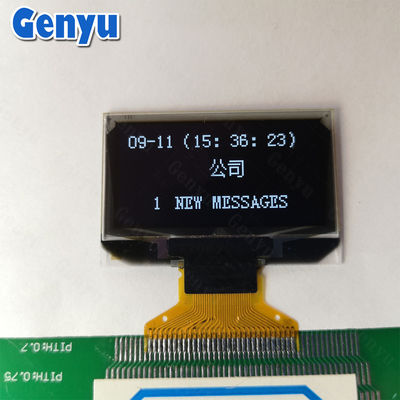

1.3 بوصة شاشة OLED اللون الأبيض 128x64 نقطة SH1106 30PIN FPC لحام
الخصائص الرئيسية:
حجم العرض-بـ 1.3 بوصة على الشاشة
القرار: عادة128×64 بكسل(متجانسة اللون) ، ولكن من الممكن الحصول على دقة أعلى (مثل 128x128 أو 256x128) ، وخاصة للنسخ الملونة.
اللون: أحادي اللون (الأبيض والأسود) هو الأكثر شيوعًا ، ولكن هناك اختلافات الألوان (عادة RGB ، وأحيانًا مع دقة أعلى).
التكنولوجيا: OLED (الديود المنبعث من الضوء العضوي) ، الذي يوفر تباينًا عالًا، واستهلاك طاقة منخفض، وزوايا عرض واسعة.
السطوع: أجهزة OLED عادة ما يكون لها سطوع أعلى وتباين مقارنة مع أجهزة LCD، ومستويات الأسودأسود حقيقيلأن البكسلات الفردية تصدر الضوء مباشرة.
واجهات: متوفرة عادة فيI2CوSPIواجهات، معI2Cأكثر شيوعًا للأسلاك السهلة.
معايير مفصلة:
| 1 | اسم العلامة التجارية | جينيو |
| 2 | رقم الطراز | GY12864-18 |
| 3 | وضع العرض | OLED ((الديود المنبعث للضوء العضوي) |
| 4 | اللون | الأبيض |
| 5 | الحجم | 1.3 بوصة |
| 6 | مصفوفة النقاط | 128*64 بكسل |
| 7 | حجم الوحدة |
34.5 ((W) x23.0 ((H) x1.427 ((D) مم
|
| 8 | منطقة عرض |
31.42 (W) × 16.7 ((H)ملم
|
| 9 | المنطقة النشطة |
29.42 ((W) x14.7 ((H)ملم
|
| 10 | حجم النقطة | 0.21 ((W) * 0.21 ((H) ملم |
| 11 | نقطة الطول | 0.23 ((W) * 0.23 ((H) ملم |
| 12 | محرك القيادة | SH1106G |
| 13 | واجهة |
واجهة 6800/8080، واجهة متسلسلة بأربعة أسلاك، I2C
|
| 14 | رابط FPC | 30PIN ، لحام |
| 15 | الجهد | VDD = 1.65 ~ 3.3V ، Vin = 3.5 ~ 4.2V |
| 16 | زاوية النظر | 160° |
شاشات OLED (0.42 بوصة ~ 3.12 بوصة ):
نحن نطور بشكل رئيسي شاشات OLED صغيرة ومتوسطة الحجم ، بما في ذلك 0.42 "، 0.49" ، 0.66" ، 0.78" ، 0.87" ، 0.91" ، 0.96" ، 1.12" ، 1.21" ، 1.3" ، 1.5" ، 1.54 " ، 1.92" ، 2.08 " ، 2.23" ، 2.42 " ، 2.7 " ، و 3.12 " ، إلخ.
وحدة تحكم OLED شائعة للوحات الشاشة 1.3 بوصة:
SSD1306: أحد أكثر أجهزة التحكم شيوعًا المستخدمة في شاشات OLED بطول 1.3 بوصة بدقة 128 × 64. يدعم كل من I2C و SPI.
SSD1327: جهاز تحكم آخر شائع يستخدم في شاشات تشغيل مماثلة ، وخاصة لOLEDs عالية الدقة أو الملونة.
SH1106/SH1107: موجود في بعض الشاشات ذات العامل الشكلي نفسه أو مماثل و الدقة.
البينوت لشاشة OLED مقاس 1.3 بوصة (إصدار I2C):
إذا كنت تستخدم إصدار I2C من1شاشة OLED بقيمة 0.3 بوصة(مع جهاز تحكم مثلSSD1306أوSSD1327) ، سيكون النموذج النموذجي:
الـ VCC: مصدر الطاقة (عادة 3.3 فولت أو 5 فولت).
الـ GNDالأرض.
الـ SCL: خط الساعة التسلسلي (I2C).
الـ SDA: خط بيانات متسلسل (I2C).
الـ RES (إعادة الإعداد): إعادة تعيين دبوس (اختياري لـ I2C).
DC (البيانات / القيادة): البيانات / جهاز التحكم (يتم استخدامه في SPI ، عادة ما يرتبط بالأرض لـ I2C).
أ. 1) شاشة LCD ذات شرائح مخصصة؛
2) وحدات العرض LCD الرسومية أحادية اللون/المصفوفة النقطية؛
3)وحدات العرض الميكرو OLED؛
4) لوحات العرض LCD TFT الملونة؛
5) مصابيح LED الخلفية.
2س: أين مصنعك؟
(أ)مكتبنا في شنتشن، غوانغدونغ ومصنعنا في مقاطعة جيانغسي.
5س: هل يمكنني الحصول على سعر أقل لشاشات OLED؟
ج: نعم، سعر أرخص مع طلب أكبر / كميات أكبر.
6س: كيف تتحكمون في جودة المنتجات؟
ج: جميع المنتجات تم فحصها بنسبة 100% قبل الشحن.
