| الاسم التجاري: | Genyu |
| رقم الطراز: | GY12864-91 |
| الـ MOQ: | 100 قطعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، موني جرام ، بطاقة ائتمان |
| القدرة على التوريد: | 150 ألف قطعة/شهر |

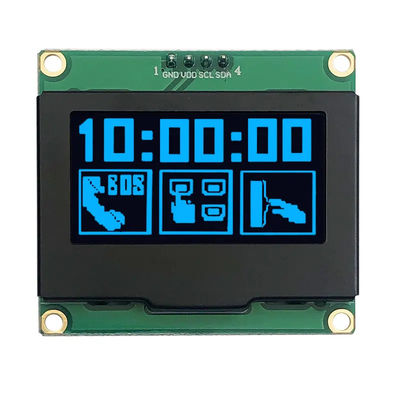

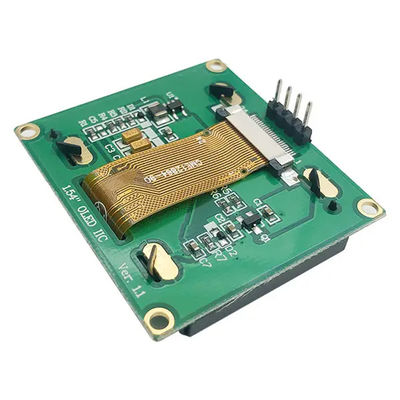

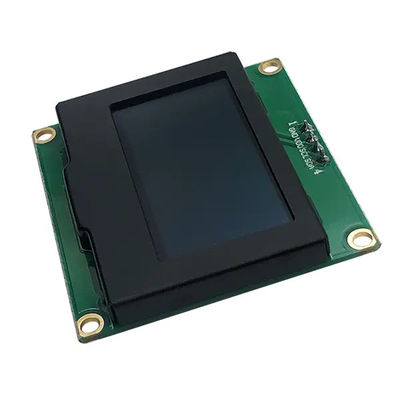

1.54 بوصة شاشة OLED أزرق أكبر لوحة PCB 128x64 بكسل SSD1309 واجهة I2C
الخصائص الرئيسية:
واجهة: يدعم SSD1309I2CأوSPIبروتوكولات الاتصال. وهذا يجعلها متوافقة مع العديد من وحدات التحكم الدقيقة مثلأردوينو,راسبيري باي,ESP32،إلخ
تكنولوجيا العرض: يستخدم SSD1309 للتحكمالـ OLED (الديود المنبعث للضوء العضوي)الشاشات، التي توفر تباين ممتاز واستهلاك طاقة منخفض لأن كل بكسل يتم إضاءته بشكل فردي (لا ضوء خلفي).
استهلاك طاقة منخفض: تشتهر شاشات OLED باستهلاكها المنخفض للطاقة ، خاصة عند عرض محتوى مظلم ، لأنها تستخدم الطاقة فقط للبكسلات التي يتم تشغيلها (لا حاجة إلى إضاءة خلفية).
زوايا مشاهدة واسعة: شاشات OLED لديها نسب تباين كبيرة، وتوفر أسود عميق وألوان نابضة بالحياة (إن وجدت) ، فضلا عن زوايا عرض واسعة.
معايير مفصلة:
| 1 | اسم العلامة التجارية | جينيو |
| 2 | رقم الطراز | GY12864-91 |
| 3 | وضع العرض | OLED ((الديود المنبعث للضوء العضوي) |
| 4 | عرض اللون | الأزرق |
| 5 | حجم اللوحة | 1.54 بوصة |
| 6 | مصفوفة النقاط | 128*64 بكسل |
| 7 | حجم الوحدة |
47.0(W) x 43.0(H) x 13.8 ((D) مم
|
|
8 |
منطقة عرض |
37.06 ((W) x19.52 ((H)ملم |
| 9 | المنطقة النشطة |
35.06 ((W) x17.52 ((H)ملم
|
| 10 | حجم النقطة | 0.254(و)× 0.254 ((H) ملم |
| 11 | نقطة الطول | 0.274 ((W) × 0.274 ((H)ملم |
| 12 | محرك القيادة | SSD1309 |
| 13 | واجهة | I2C |
| 14 | درجة حرارة العمل | -40~+70 درجة مئوية |
| 15 | الجهد | 3 ~ 5 فولت |
| 16 | مسافة PIN | 2.54 ملم |
شاشات OLED (0.42 بوصة ~ 3.12 بوصة ):
نحن نطور بشكل رئيسي شاشات OLED صغيرة ومتوسطة الحجم ، بما في ذلك 0.42 "، 0.49" ، 0.66" ، 0.78" ، 0.87" ، 0.91" ، 0.96" ، 1.12" ، 1.21" ، 1.3" ، 1.5" ، 1.54 " ، 1.92" ، 2.08 " ، 2.23" ، 2.42 " ، 2.7 " ، و 3.12 " ، إلخ.
كيفية ربط شاشة PMOLED بطول 1.54 بوصة مع وحدة تحكم دقيقة (على سبيل المثال ، Arduino):
الأسلاك لـ I2C:
الـ VCCإلى 3.3 فولت أو 5 فولت (تحقق من متطلبات الجهد في الشاشة)
الـ GNDإلى GND
الـ SCLإلى SCL (A5 على Arduino Uno)
الـ SDAإلى SDA (A4 على Arduino Uno)
الأسلاك لـ SPI:
الـ VCCإلى 3.3 فولت أو 5 فولت
الـ GNDإلى GND
SCK(الساعة المتسلسلة) إلى الدبوس الرقمي 13 على أردوينو
(موسي)(ماستر أوت عبيد في) إلى الدبوس الرقمي 11 على أردوينو
CS(اختيار الشريحة) إلى دبوس رقمي (على سبيل المثال، 10)
العاصمة(البيانات / الأوامر) إلى دبوس رقمي (مثل 9)
الموارد المتجددة(إعادة تعيين) إلى دبوس رقمي (مثل 8)
المكتبات: يمكنك استخدام المكتبات مثلأدافرويت SSD1306(بالنسبة لشاشات OLED) أوU8g2هذه المكتبات تدعم وظائف مختلفة مثل رسم الأشكال والنصوص والصور.
أ. 1) شاشة LCD ذات شرائح مخصصة؛
2) وحدات العرض LCD الرسومية أحادية اللون/المصفوفة النقطية؛
3)وحدات العرض الميكرو OLED؛
4) لوحات العرض LCD TFT الملونة؛
5) مصابيح LED الخلفية.
2س: أين مصنعك؟
(أ)مكتبنا في شنتشن، غوانغدونغ ومصنعنا في مقاطعة جيانغسي.
5س: هل يمكنني الحصول على سعر أقل لشاشات OLED؟
ج: نعم، سعر أرخص مع طلب أكبر / كميات أكبر.
6س: كيف تتحكمون في جودة المنتجات؟
ج: جميع المنتجات تم فحصها بنسبة 100% قبل الشحن.
