| الاسم التجاري: | Genyu |
| رقم الطراز: | GY12832-123 |
| الـ MOQ: | 5000 قطعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | / تي تي، بايبال، ويسترن يونيون، مونيغرام، بايبال |
| القدرة على التوريد: | 400 ألف قطعة / شهر |

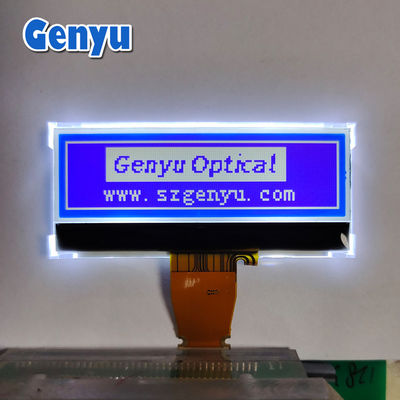

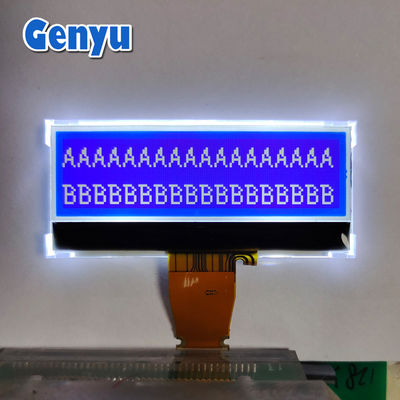

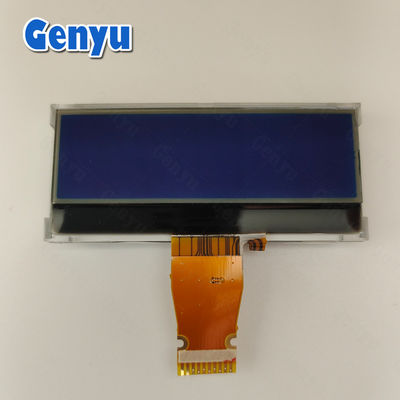

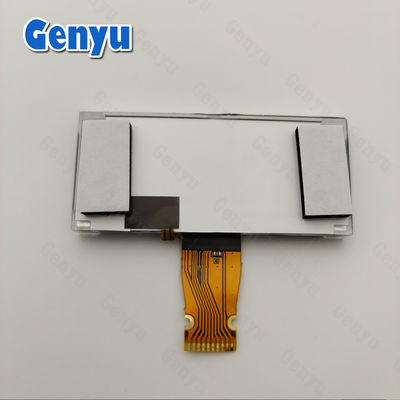

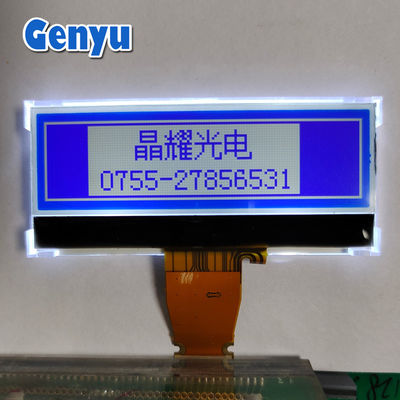

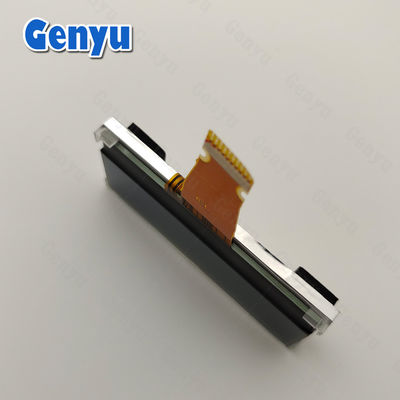

2.18 بوصة COG شاشة LCD الرسومية 128x64 نقطة STN أزرق 10PIN واجهة SPI
السمات الرئيسية:
القرار: 128 بكسل (عرض) × 32 بكسل (ارتفاع) ، مما يوفر ما مجموعه 4096 بكسل. في حين أن الدقة ليست عالية جدا بالمقارنة مع شاشات العرض الملونة الحديثة، فإنه يكفي للرسومات الأساسية، النص،والصور الصغيرة.
الشاشة أحادية اللون: معظم شاشات LCD 128 × 32 أحادية اللون ، مما يعني أنها يمكن أن تعرض فقط لونًا واحدًا (عادةً الأسود أو الأبيض) مع مستويات مختلفة من الظلام. وهذا يبقي التصميم بسيطًا وغير مكلف.
تكنولوجيا COG: في شاشات COG ، يتم تركيب IC للتحكم في الشاشة مباشرة على الركيزة الزجاجية ،تقليل عدد المكونات الخارجية المطلوبة وجعل الشاشة أكثر تكثيفا وبأسعار معقولة.
الخصائص والمزايا:
استهلاك طاقة منخفض: عادة ما تستهلك شاشات LCD الرسومية طاقة أقل من نظيراتها الملونة (مثل OLED أو TFT) ، مما يجعلها مثالية للأجهزة التي تعمل بالبطاريات أو التطبيقات الفعالة في استخدام الطاقة.
واجهة بسيطة: عادة، يتم تشغيل هذه الشاشات عن طريق بسيطةالاتصال المتوازي أو المتسلسلالبروتوكولات مثلI2C,SPI، أو8-بيت متوازية، مما يسهل من التواصل مع أجهزة التحكم الدقيقة.
الحجم الضيق:دقة 128 × 32مثالية لتطبيقات محدودة في المساحة حيث تحتاج فقط إلى عرض الرسومات أو النصوص الأساسية، ووضوح أكبر سيكون غير ضروري.
فعالة من حيث التكلفة: بسبب بساطتها وعدد المكونات المنخفضة (بفضل تكنولوجيا COG) ، فهي نسبيارخيصةمقارنة بتقنيات العرض الأكثر تقدماً.
معايير مفصلة:
| 1 | اسم المنتج | شاشة LCD الرسومية COG |
| 2 | نوع شاشة LCD | رقم STN، سلبي |
| 3 | نوع المقطب | ناقلة |
| 4 | زاوية النظر | الساعة السادسة |
| 5 | القرار |
128×32 نقطة
|
| 6 | طريقة القيادة | (موسيقى) ، 1/6 |
| 7 | الجهد العامل | 3.3 فولت |
| 8 | درجة حرارة العمل | -10 ~ +60°C |
| 9 | درجة حرارة التخزين | -20~+70°C |
| 10 | رابط FPC | نوع المقبس 10 دبوس |
| 11 | FPC Pitch | 1.0 ملم |
| 12 | المرفق | COG + FPC |
| 13 | مركز التحكم بالشاحنة | ST7567-G4 |
| 14 | واجهة | SPI |
| 15 | نوع الضوء الخلفي | 2 قطعة من مصابيح LED، بيضاء |
| 16 | استهلاك الطاقة | VF=4.0V، IF=30mA |
| 17 | مقياس المخطط | 59.9 ((W) * 26.5 ((H) * 7.9 ((T) mm |
| 18 | منطقة عرض | 56.14 ((W) * 15.82 ((H) مم |
| 19 | المنطقة النشطة | 53.74 ((W) * 13.42 ((H) ملم |
| 20 | حجم النقطة | 0.40 ((W) * 0.40 ((H) ملم |
| 21 | نقطة الطول | 0.42 ((W) * 0.42 ((H) ملم |
كيفية تشغيل شاشة LCD 128x32 COG:
للسيطرة على وتشغيل 128x32 COG شاشة LCD الرسومية، سوف تحتاج عموماجهاز التحكمالتي تتواصل مع الشاشة. العديد من هذه وحدات LCD استخدام وحدة تحكم مثلST7565,KS0108، أوUC1608تحويل هذه المتحكمات البيانات المستلمة من وحدة التحكم الصغيرة (على سبيل المثال، أردوينو) إلى إشارات يمكنها التحكم في البكسلات على الشاشة.
الخطوات الأساسية للواجهة:
قم بتوصيل الشاشة بالتحكم الصغير:
استخدمI2CأوSPIواجهة (اعتمادًا على وحدة LCD) لربط الشاشة بجهاز تحكم صغير مثل Arduino أو Raspberry Pi.
تثبيت المكتبات:
لجهاز التحكم الشعبي مثلST7565أوKS0108، هناك مكتبات مكتوبة مسبقا (مثل،(أدافرويت جي اف إكس)أو-حسناًلأردينو) التي تجعل من السهل بدء العرض، ورسم الأشكال الأساسية، وتقديم النص.
التحكم في العرض:
استخدم وظائف مكتبة التحكمنظف الشاشة,رسم البكسلات,إنشاء أشكال أساسية، وترجمة النص.
من أجلالعرض الرسومي، يمكنك إنشاء أيقونات بسيطة، أو خطوط، أو حتى صور خريطة البتات، على الرغم من بسبب الدقة، والرسومات ستكون بسيطة إلى حد ما.
شغل الشاشة:
تعمل معظم شاشات LCD الرسومية 128 × 32 على الجهد المنخفض (على سبيل المثال ،3.3 فولت أو 5 فولتلذا تأكد من أن مصدر الطاقة متوافق مع الوحدة
التطبيقات الشائعة لشاشة LCD الرسومية 128x32 COG:
يتم استخدام هذه الشاشات في المقام الأول في التطبيقات التي لا تتطلب دقة عالية أو عمق اللون ولكن لا تزال تحتاج إلى تقديم محتوى رسمي أو نص بسيط.الأنظمة المدمجة,أجهزة ذات طاقة منخفضة، والتطبيقات الصناعية.
إلكترونيات المستهلك:تستخدم في الأجهزة الإلكترونية الاستهلاكية الصغيرة حيث المساحة محدودة، مثل فيمقاييس الحرارة الرقمية,ساعات الإنذار,أجهزة التحكم عن بعد، وأجهزة يدوية أخرى.
الصناعة والأتمتة:
تستخدم فيلوحات التحكم,واجهات الآلة، والمعدات الصناعيةحيث تحتاج إلى عرض الرسومات الأساسية، تحديثات الحالة، أو رسائل النظام.
يمكن استخدامها في تطبيقات مثلمُراقبة الحرارة,إدارة المخزون، أوأنظمة مراقبة العملية.
عرض المعلومات:تستخدم فيكيوسكات صغيرةأونظم المعلوماتعندما يحتاج العرض إلى عرض بيانات بسيطة أو معلومات حالة، مثل فيآلات التذاكر,أنظمة نقطة البيع، أوإظهار المخزون.
الألعاب:أجهزة الألعاب المحمولةأوأجهزة ألعاب ريترويمكن استخدام شاشة LCD الرسومية 128 × 32 لعرض الرسومات البيكسلية الأساسية أو واجهات الألعاب القائمة على النص.
معدات الاختبار والأدوات:غالبا ما تستخدم فيمعدات الاختبار,أجهزة العداد الرقمي، أوأجهزة التذبذبلعرض البيانات أو الإعدادات أو النتائج في الوقت الحقيقي.
الأسئلة الشائعةالأسئلة الشائعة
1س: أين مصنعك؟
(أ)يقع مكتبنا في شنتشن، غوانغدونغ ومصنعنا يقع في مقاطعة جيانغسي.
2س:ما هي عملية العينات المخصصة؟
ج: إرسال استفسار -- عرض اقتباس -- تأكيد اقتباس و دفع رسوم الأدوات -- تقديم رسم -- تأكيد رسم -- صنع أدوات وعينات -- نماذج جاهزة -- التسليم عن طريق الشحن أو البحر جمع.
3س: هل يمكنني الحصول على عينات مجانية؟
ج: نعم ، سيتم توفير 5-10 قطعة من العينات المجانية بعد الأدوات.
4س: كم من الوقت يمكنني أن أتوقع الحصول علىأمبلات?
أ:أنواع مختلفة من المنتجات سوف تأخذ أوقات مختلفة.2-5 أيام عمل للنماذج المتاحة، و 28-30 أيام عمل للنماذج المخصصة.
5س: ما هو الحد الأدنى للكمية؟
ج: جميع نماذجنا لديها متطلبات MOQ، يرجى الاتصال بمبيعنا لمعلومات مفصلة.
6س: هل يمكنني الحصول على سعر أقل لـ LCD؟
ج: نعم، سعر أرخص مع طلب أكبر / كميات أكبر.
7س: كم يستغرق الإنتاج الجماعي؟
ج: عادةً 25-40 يومًا. يعتمد ذلك على كميات الطلب المختلفة وأرقام الأجزاء.
8س: كيف تتحكمون في جودة المنتجات؟
ج: جميع المنتجات تم فحصها بنسبة 100% قبل الشحن.
9س: هل يمكنك تقديم الدعم الفني؟
ج: نعمسنقدم المواصفات المفصلة و رمز التمهيد
