| الاسم التجاري: | Genyu |
| الـ MOQ: | 1000 قطعة |
| السعر: | $1.95/pieces 1000-4999 pieces |
1. اسم العلامة التجارية: Genyu
رقم الموديل: GY88128-25
| وضع العرض | وحدات عرض COB Segment |
| مسافة الدبوس | 2.54 مم |
| حجم الشاشة | 64(عرض)*41(ارتفاع)*9(عمق) مم |
| حجم الوحدة | 76(عرض)x58(ارتفاع)x19.7(عمق) مم |
| قطاع الشاشة | شاشة LCD مخصصة للقطاعات |
| IC التحكم/القيادة | HT1621 |

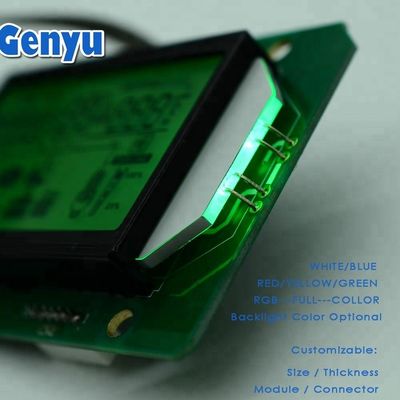

| لون العرض/إضاءة خلفية LED | أبيض / أزرق / أحمر / أصفر / أخضر / ألوان RGB كاملة |
| زاوية الرؤية | 6 O' clock شاشة LCD LED |
| وضع العرض | TN HTN إيجابي انعكاسي |
| معلمة LCD | Duty1/4 Bias1/3 |
| معلمة LCD | BL I=30MA |
| معلمة LCD | VOP=4.2V |
| درجة حرارة التشغيل | -10~+60℃ |
| منطقة العرض | 40.5 * 20.1 مم |
تفاصيل واجهة الدبوس:
| HTN CNI | 1 | DATA | HTN CN2 | 1 | N.C |
| 2 | RW | 2 | FUNCT2 | ||
| 3 | BL | 3 | VDD(5V) | ||
| 4 | CS | 4 | FUNCTION | ||
| 5 | VSS | 5 | ON.P | ||
| 6 | FUNCT2 | 6 | SW2 | ||
| 7 | VDD(5V) | ||||
| 8 | FUNCTION | ||||
| 9 | ON.P | ||||
| 10 | SW2 |
3. الرسم
هل تريد المزيد؟
مخطط موصل PIN/FPC المقصود؟
تصميم تخطيط LCD وفقًا لصورة الشاشة الخاصة بك؟
اتصل بنا يا صديقي، فقط انقر هنا!

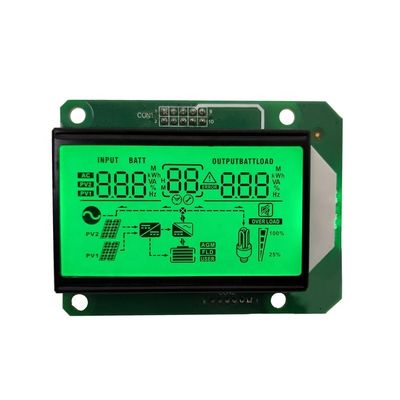

الجانب الأمامي لشاشة LCD

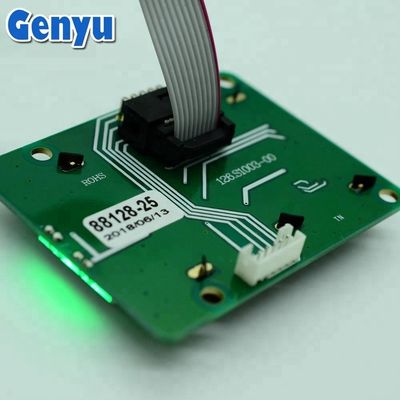

الجانب الخلفي لشاشة LCD

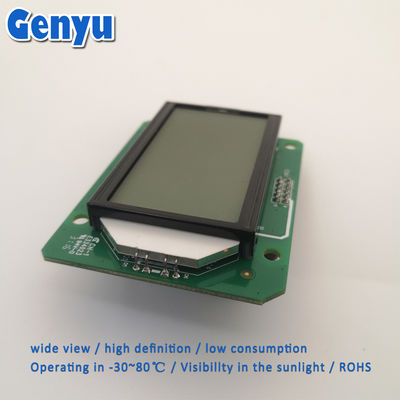

عندما لا تعمل الإضاءة الخلفية

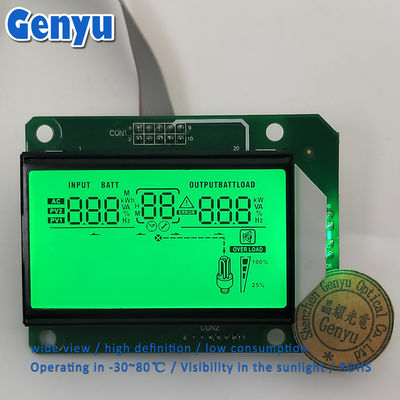

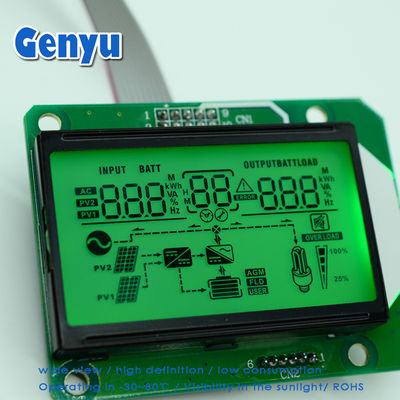

عندما تعمل الإضاءة الخلفية الخضراء
المزيد من وحدات عرض LCD Segment لمنتجات الطاقة الكهربائية/العاكس الشمسي/منتجات UPS
التسليم
سيتم شحن المنتجات في غضون 3 أيام عمل بعد استلام الدفعة.
بواسطة DHL/UPS/FedEx/TNT: حوالي 2-5 أيام عمل.
بواسطة EMS: حوالي 7-10 أيام عمل.
بواسطة CPAM/HKPAM: حوالي 10-30 يوم عمل.
التعبئة والتغليف
1. اختر حقيبة تعبئة كهروستاتيكية مناسبة وفقًا لحجم المنتج، واستخدم صندوق طائرة مع رغوة لضمان عدم تلف المنتج أثناء النقل.
2. ثلاثة أنواع من الحقائب المضادة للكهرباء الساكنة أو الحقائب الفقاعية، منصة بلاستيكية، و صندوق كرتون.
3. نوع العبوة: مغلفة بغشاء فقاعات هوائية ومغطاة بصواني مضادة للكهرباء الساكنة، ثم معبأة في كراتين مناسبة.
العبوة قادرة على تحمل المناولة الخشنة.
