وحدة شاشة TFT LCD مقاس 3.2 بوصة بدقة 240 × 320 وواجهة MCU متوازية 16 بت للأجهزة المنزلية

الاسم التجاري:	Genyu
الـ MOQ:	10
السعر:	CN¥19.57-27.39

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

قوانغدونغ، الصين

حجم العرض:

3.2 بوصة

وضع العرض:

240*320

محرك آي سي:

ILI9341V

واجهة:

الموازي MCU 16Bit

زاوية المشاهدة:

الساعة 12

الإضاءة الخلفية:

LED الأبيض

مزود الطاقة:

3.3 فولت

حجم الوحدة:

55.04x77.7x2.4 ملم

المنطقة النشطة:

48.6*64.8 ملم

النصوع:

260 شمعة/م2

دقة:

240RGBx320 بكسل

درجة حرارة التشغيل:

-10~60 درجة مئوية

نوع العرض:

تفت

بناء:

شاشات الكريستال السائل + إيك + الشركة العامة للفوسفات + بل

عرض الاتجاه:

الساعة 12

إبراز:

شاشة TFT LCD مقاس 3.2 بوصة,وحدة LCD TFT بدقة 240x320,لوحة LCD بواجهة MCU 16 بت متوازية

240x320 resolution TFT LCD Module

Parallel MCU 16Bit interface LCD Panel

وصف المنتج

وحدة شاشة TFT LCD مقاس 3.2 بوصة بدقة 240 × 320

وحدة TFT LCD مدمجة مقاس 3.2 بوصة بدقة 240 × 320، مصممة خصيصًا لتطبيقات الأجهزة المنزلية.

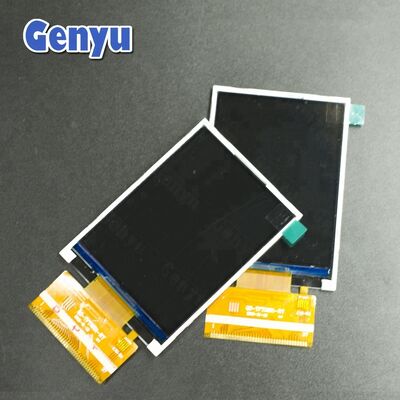

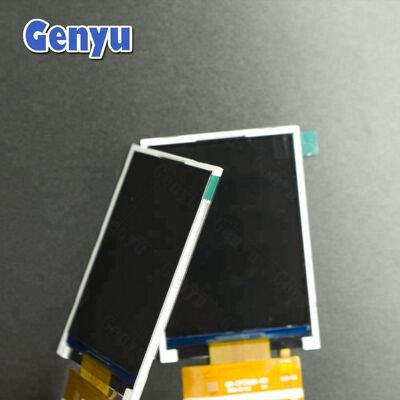

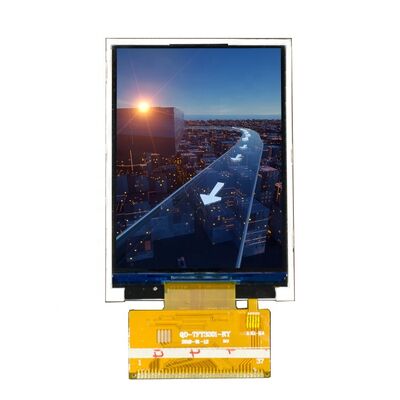

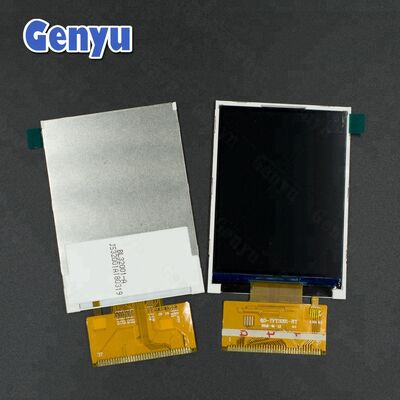

صور المنتج

المواصفات الفنية

نوع الشاشة	شاشة TFT LCD بدقة 240RGB × 320 نقطة
حجم الشاشة	3.2 بوصة
الواجهة	MCU متوازية 16 بت / 8 بت
شريحة التحكم	ILI9341V
الإضاءة	260 شمعة/متر مربع
مصدر الطاقة	2.8 فولت
الدقة	240RGB × 320 بكسل
حجم الوحدة	55.04 × 77.7 × 2.4 ملم
منطقة المشاهدة	48.6 × 64.8 ملم
اتجاه المشاهدة	الساعة 12
درجة حرارة التشغيل	-10 درجة مئوية إلى 60 درجة مئوية

تعريف الدبابيس

رقم الدبوس	اسم الدبوس	رقم الدبوس	اسم الدبوس
1	GND	25	GND
2	VCC(2.8V)	26	YD
3	IOVCC	27	XR
4	CS	28	YU
5	RS	29	XL
6	WR	30-34	LEDK1-LEDK5
7	RD	35	NC
8	RESET	36	LEDA
9-24	DB1-DB17	37	IMO

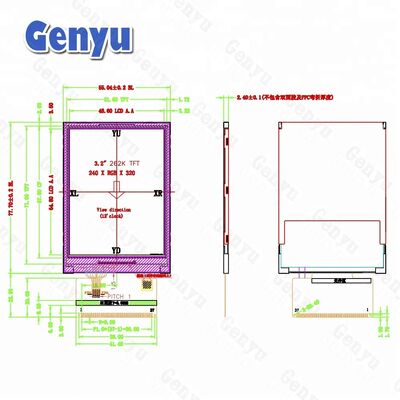

تفاصيل الهيكل

تصميم وحدة متكاملة LCD + IC + FPC + إضاءة خلفية

التعبئة والشحن

شروط الدفع

T/T، ويسترن يونيون، باي بال - يرجى الاتصال بنا قبل الدفع

وقت التسليم

يتم شحن المنتجات في غضون 3 أيام عمل بعد الدفع
DHL/UPS/FedEx/TNT: 2-5 أيام عمل
EMS: 7-10 أيام عمل
CPAM/HKPAM: 10-30 أيام عمل

التعبئة

كيس مضاد للكهرباء الساكنة أو كيس فقاعات (للعينات)
منصة بلاستيكية
صندوق كرتوني

مزايا لدينا

ورقات بيانات مفصلة: وثائق فنية كاملة بما في ذلك مواصفات الشاشة/الوحدة/شريحة التعريف ودورات التطبيق
دعم الكود المصدري: توفير كود مصدري شامل أو كود تهيئة
الدعم الفني: فريق هندسي ذو خبرة يقدم خدمات فنية شاملة
خدمات التخصيص: يتوفر تصميم FPC و PCB والوحدة المخصصة
تطوير الحلول: حلول وظيفية خاصة مصممة خصيصًا لمتطلباتك

التزام الجودة والخدمة

الدعم الفني: متاح طوال عملية التطوير الخاصة بك

ضمان الجودة: تخضع جميع المنتجات لاختبارات التقادم مع فحص بصري وكهربائي بنسبة 100٪

توافق المنتج: إشعار مسبق بالترقيات مع توافق رجعي مثالي

الضمان: فترة ضمان المنتج 12 شهرًا

أسئلة متكررة

القدرة الإنتاجية

منشأة إنتاج بمساحة 30,000 متر مربع تضم أكثر من 800 موظف عبر أقسام LCD/LCM

مراقبة الجودة

معتمدة من ISO9001، RoHS، CE مع مراقبة جودة شاملة من البداية إلى النهاية

الحد الأدنى لكمية الطلب

لا توجد حدود صارمة للموديلات القياسية؛ يعتمد الحد الأدنى لكمية الطلب للموديلات المخصصة على حجم شاشة LCD

أوقات التسليم

الموديلات القياسية: مخزون أو 1-2 أسبوع؛ الموديلات المخصصة: 5-6 أسابيع

عينات

عينات مجانية متاحة مع شحن مجاني في الصين؛ شاشات LCD المخصصة عادة ما تكون 5-8 عينات مجانية

التخصيص

تتوفر خدمات OEM كاملة بما في ذلك شاشات LCD TN، HTN، STN، FSTN VA/BTN ولوحات اللمس

نطاق المنتج

شاشة LCD، شاشة AMOLED، شاشة OLED، شاشة TFT LCD، إضاءة خلفية، شاشة LCD مخصصة، شاشة LCD COG، وحدة LCD COB، وحدة TFT LCD، شاشة LCD رسومية، شاشة LCD مقسمة، شاشة LCD 128x64

الدعم الفني

رسومات فنية كاملة، بيانات شريحة التعريف، أكواد تهيئة، ودعم هندسي
